盲孔显微镜 Bamtone/K600
发布日期：2025-05-22 15:47 点击次数：104

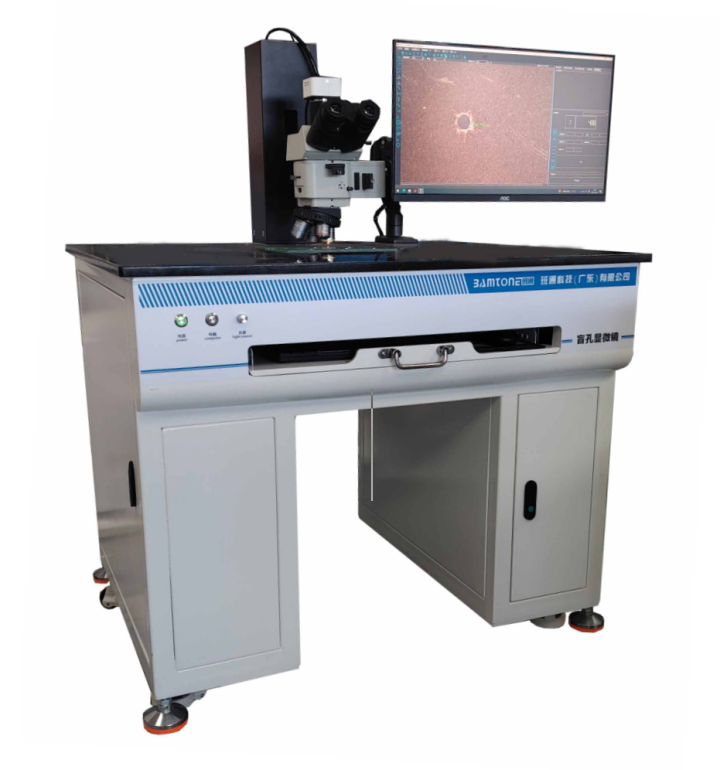

盲孔显微镜Bamtone/K600产品介绍
1、产品简介
台式盲孔显微镜是一种精密检测的光学测量仪器，采用专用显微镜检测盲孔电路板，经光学放大和相机的光电信号转换，将图像信号传至计算机，显示界面清晰的图像，然后通过测量软件进行检查。主要是为检测印刷电路板盲孔孔口，孔底直径，残胶，盲孔深度，真圆度等问题缺陷，它采用国内外先进技术及零配件，配套界面清晰明了简单易学的操作软件。
2、产品特点
1)台式设计，大台面，可以检测520*760mm的板子。
2)高感光度彩色CCD，成像画质清晰。
3)Z轴高精度电动调节装置，可以对焦距进行粗调及微调。
4)具有景深合成功能，盲孔孔底，孔口拍摄清晰。
5)具有测试盲孔孔深度功能。
6)具有检测盲孔真圆度功能。
7)可检测盲孔孔底和孔口直径，半径，孔底残胶等问题，孔底，孔口双圆形直径可自动计算，显示孔底，孔口直径百分比。
8)可实现长度，宽度，角度等常规显微镜测量功能。
9)物镜有5-50倍可以切换，不同放大倍率可以选择，综合放大倍率50×~1000×。
10)测试图片可以进行保存，测量数据可以导出报表，测量结果单位可选择和转换。
11)分析软件自主研发设计，软件操作简便。
12)软件可以进行MES对接。

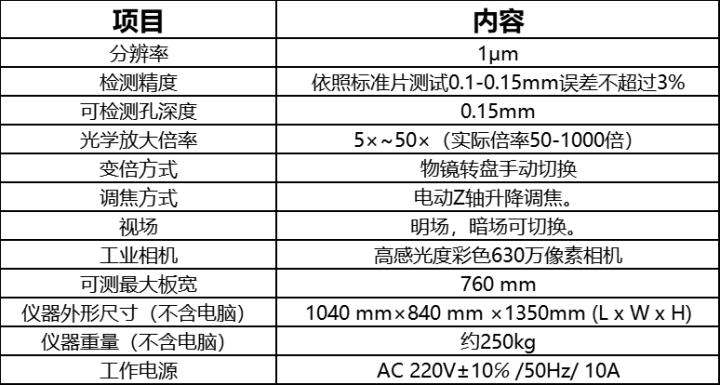

3、技术参数

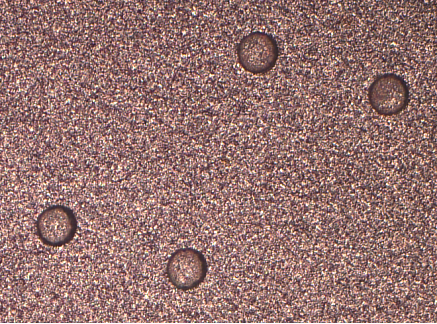

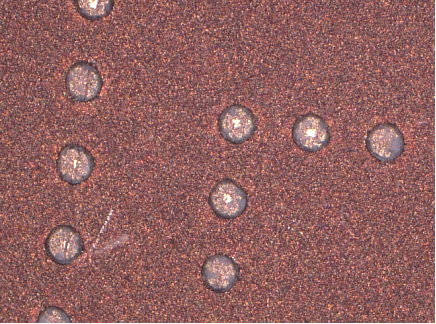

4、测试效果图
